萬氏：新型超聲波切帶機詳細介紹

新型超聲波切帶機詳細介紹

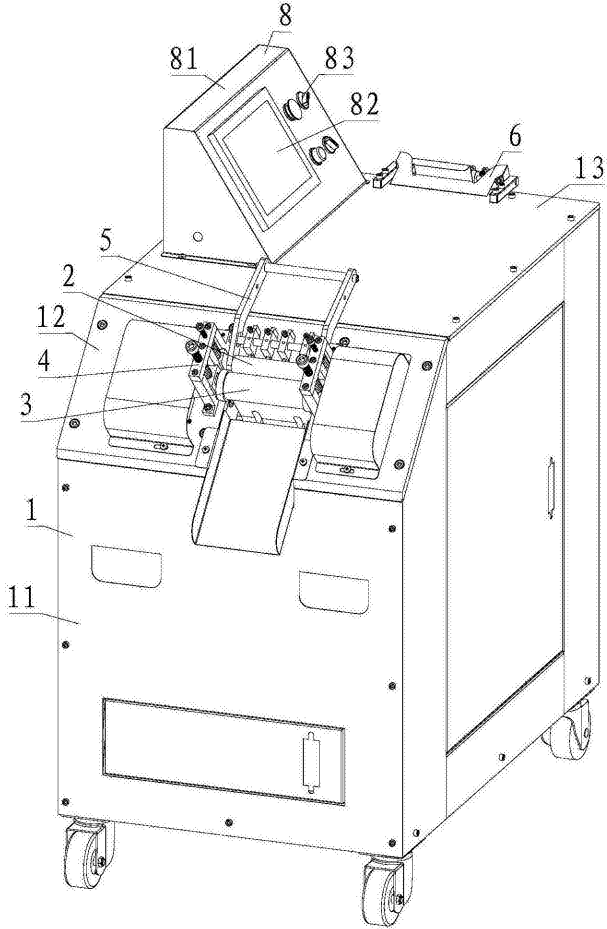

一、整體結構概述

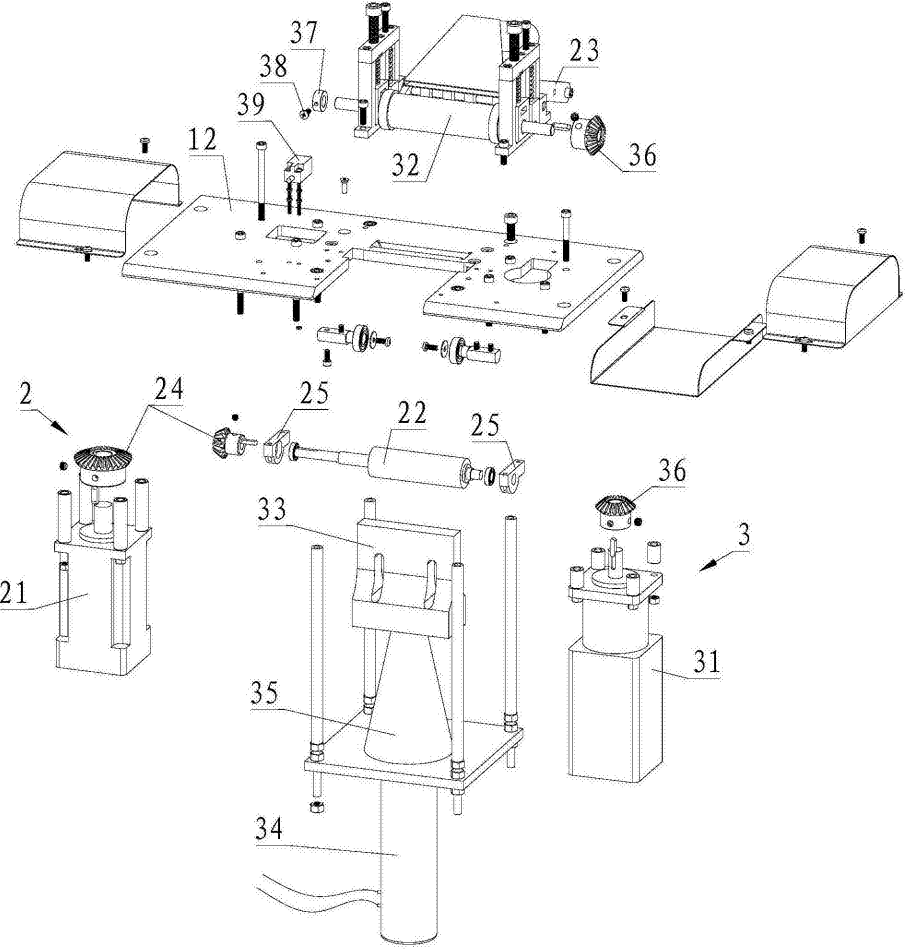

二、送料機構

• ​​送料輥和送料壓輥​​：均與第一工作臺轉動連接，送料壓輥在預緊機構作用下始終壓緊料帶，防止打滑。
• ​​第一錐齒輪組​​：將豎直設置的送料電機動力轉換為水平方向的送料輥轉動，結構緊湊可靠。
• ​​第一軸承座​​：支撐送料輥，確保轉動平穩。

三、滾切機構

• ​​滾切刀​​：通過雕刻方式一體加工，紋路區域與圓弧面區域交替設置，可實現連續切割或間隔切割（如切割0.5米帶料后留空0.1米）。
• ​​吹風器​​：出風口朝向滾切刀，防止切帶粘連，保證切面平整。
• ​​傳感器和檢測螺釘​​：用于檢測滾切刀轉動圈數和位置，確保與送料同步。

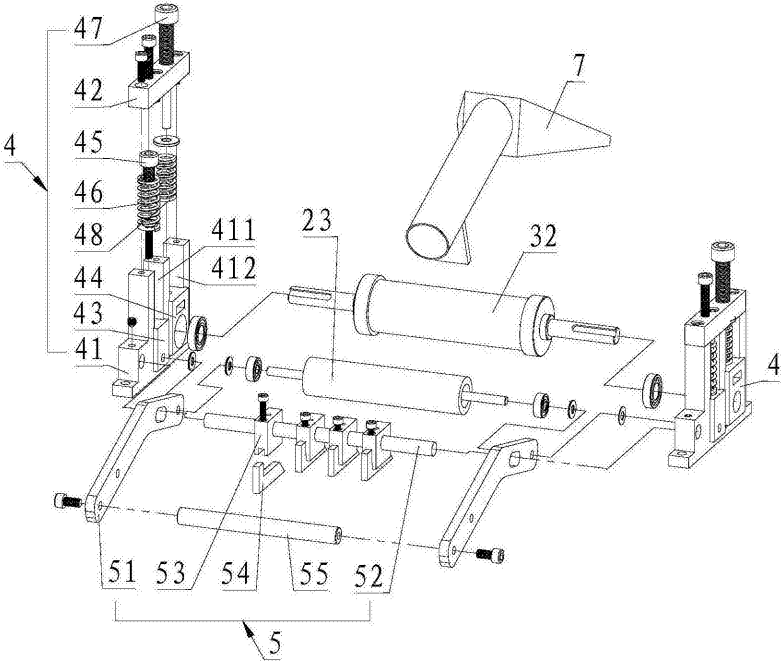

四、預緊機構

• ​​第一滑塊和第一彈簧​​：通過第一螺釘導柱壓緊送料壓輥，使其始終貼附送料輥。
• ​​第二滑塊和第二彈簧​​：通過第二螺釘導柱壓緊滾切刀，確保其與超聲波焊頭有效接觸。
  彈簧力可調，適應不同料帶厚度，提升設備適應性。

五、糾偏機構

• 導向滑塊并排設置，料帶從間隙中通過，通過螺釘調節滑塊位置，實現精準限位。
• 壓桿預壓料帶，保持合適高度。

• 糾偏輪并排安裝，料帶穿行其間，糾偏輪通過螺釘固定。
• 壓料板通過扭簧調節預壓力，其L形設計避免損傷料帶，并可手動抬起便于穿帶。

六、工作原理

• 當滾切刀的紋路區域?qū)��?zhǔn)超聲波焊頭時，切割紋路壓緊料帶，超聲波能量瞬間切斷料帶，并密封邊緣防止 fraying。
• 當圓弧面區域?qū)��?zhǔn)焊頭時，料帶無損通過，實現間隔切割。
  送料速度與滾切速度獨立可調，通過觸摸屏設置參數（如切割長度、紋路樣式），PLC控制器協調各電機動作。實測數據顯示，單根料帶切割效率達300-400條/分鐘，多根料帶同步處理時效率成倍提升。

七、優勢總結

1. ​​靈活性高​​：滾切刀紋路可定制，支持鋸齒、波浪等多種樣式，且切割長度和間隔可編程控制。
2. ​​效率提升​​：多根料帶并行處理，糾偏機構保證精度，適用于大規模生產。
3. ​​穩定性好​​：超聲波切割無機械磨損，預緊和降溫設計延長設備壽命。
4. ​​操作簡便​​：電控裝置集成觸摸屏，參數調整直觀便捷。
